主要配套件:
u PLC系統:日本歐姆龍OMRON PLC系統
u 傳動系統:中國臺灣銀泰
u 低壓電器元件:法國施耐德 SCHENIDER
u 變頻器:法國施耐德SCHNEIDER
u 氣動元件:日本SMC
u 光電色標元件:德國SICK
u 超聲波雙張紙檢測:德國倍加福PEPPERL+FUCHS
u 輸送帶:瑞士哈伯斯特 HABASIT
u 伺服電機:日本歐姆龍OMRON
u 同步帶:德國馬牌CONTIECH
u 減速電機:中國臺灣東歷
u 軸承:進口NSK軸承
u 上膠輥:采用不銹鋼鍍鉻(新工藝)
u 其他配件:好利旺真空泵 ORION
基本功能:
(1)面紙自動輸送上膠
(2)紙板自動輸送定位貼合
(3)四邊折邊一次成型(可折異形封面)
(4)封面完成后自動翻轉流轉至內襯機
(5)內襯紙板采用紙板下吸前推式送料
(6)友好的圖形人機操作界面,所有故障電腦上均有顯示
(7)一體式安全罩殼按照歐洲CE標準設計,更安全、更人性化
功能特點:
(1)面紙上膠部:

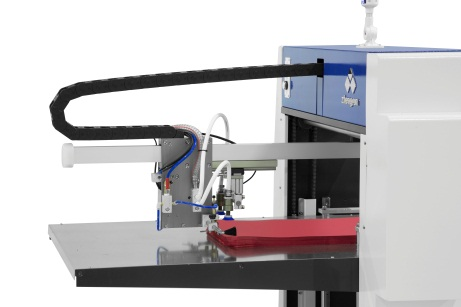

u 全氣動式飛達頭:結構簡單、操作方便、設計新穎,采用PLC控制,動作準確(是我公司的發明專利)
u 面紙輸送采用超聲波雙張紙檢測裝置
u 面紙糾偏裝置,保證面紙上膠后不發生偏移

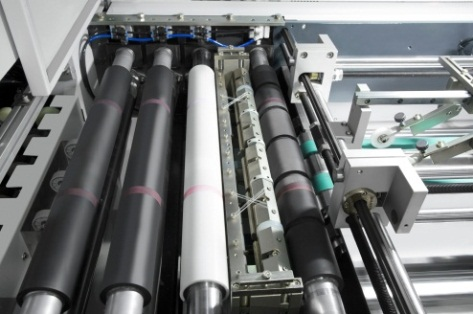

u 上膠輥全部采用精磨的不銹鋼鍍鉻輥筒,采用線接觸式刮刀更耐用
u 膠桶有恒溫加熱、過濾、循環上膠,并帶有自動拌攪裝置(白膠熱熔膠雙用)
u 可快速轉換閥門,膠輥清洗只需3-5分鐘

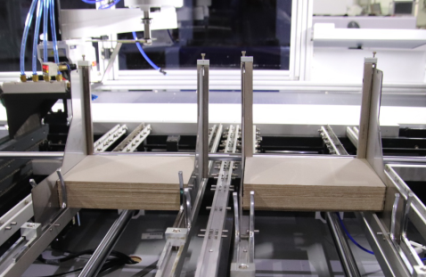

(2)紙板輸送部:
u 紙板輸送采用底部抽取結構,在機器不停機的情況下,可以隨時添加紙板
u 紙板輸送缺張時,有自動檢測裝置(當同時送幾張紙板時,少一張或幾張紙板,機器就會停機報警)
(3)定位貼合部:

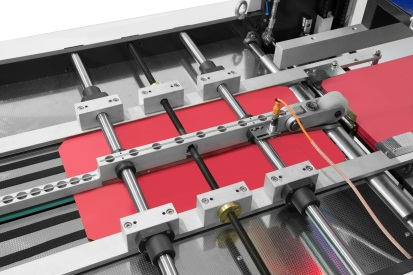

u 面紙輸送采用伺服電機傳動、高精度光電定位

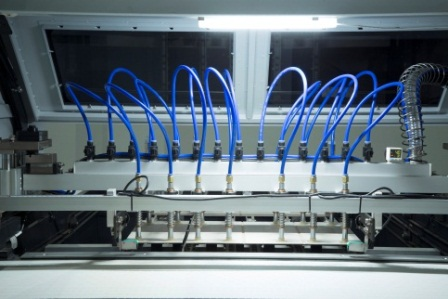

u 輸送帶下面設有大功率吸風機,使面紙能平穩地吸附在輸送帶上
u 紙板輸送采用伺服電機傳送
u 由PLC控制聯機動作
u 輸送帶上方設有預壓輥筒,保持紙板與面紙在折邊前先貼合
(4)四邊折邊部:

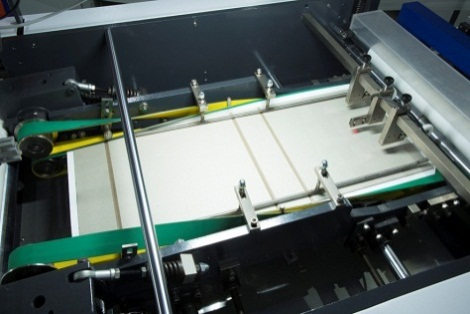

u 左右兩邊采用片基帶折邊
u 折邊部采用前后分體雙驅動伺服電機輸送,同步無位移,無刮傷

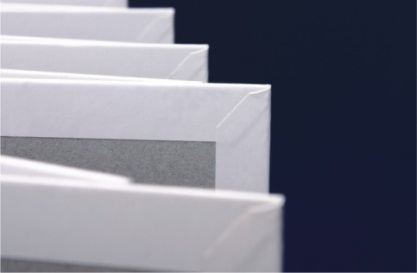

u 采用新式修角裝置,可使折邊效果更理想
u 采用氣動式結構包邊,可制作異形封面
u 折邊壓力氣動調節,方便快捷
u 采用不粘膠的特氟隆輥筒多層壓平
(5)翻轉部:
u 采用伺服電機精確快速翻轉
u 采用中國臺灣神力行星減速機減速,精度高
(5)內襯紙板輸送部:
u 下吸式送板飛達,防劃傷。
u 紙板輸送缺張時,有自動檢測裝置
(6)壓平部:

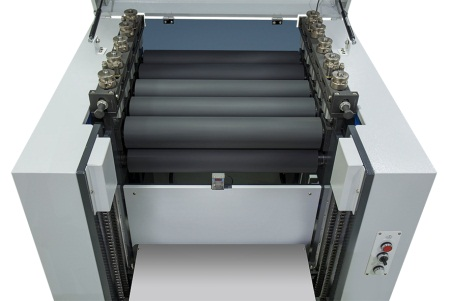

u 兩道壓輥可有效除去封面中的氣泡,成品平整美觀。
技術參數
全自動封面機 | CMD540 | |

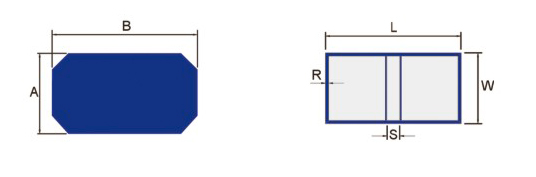

1 | 面紙尺寸(A×B) | MIN: 150×250mm MAX: 570×1030mm |
2 | 面紙厚度 | 100~300g/m2 |
3 | 紙板厚度 (T) | 1~3mm |
4 | 成品尺寸 (W×L) | MIN: 100×200mm MAX: 540×1000mm |
5 | 中心條尺寸 (S) | 7mm |
6 | 折入紙邊尺寸(R) | 10~18mm |
7 | 可做片數 | 6pieces |
8 | 定位精度 | ±0.10mm |
9 | 生產速度 | ≦35sheets/min |
10 | 電機功率 | 20kw/380v 3phase |
11 | 電熱功率 | 22kw |
12 | 氣源要求 | 55L/min 0.6Mpa |
12 | 機器重量 | 6500kg |
13 | 整機尺寸 (長×寬×高) | L11300×W4450×H1800mm |
備注:
u 封面的尺寸,同時取決于面紙的尺寸以及面紙的質量
u 速度為每分鐘30個封面,可是封面的尺寸大小會影響到機器的速度
u 紙板的堆放高度:max220mm
u 面紙的堆放高度:max280mm
u 膠桶的容量:60L
