一、全自動封面/紙盒上膠定位線(配機械手)
我公司針對目前市場需求,將FD-AFM540A全自動封面機上膠定位機構優化配置,加裝日本進口的雅馬哈機械手影像定位裝置,可實現封面紙盒一機多用,既可以滿足客戶日常封面(皮殼)產品的生產需求,又可以完成酒盒面紙和紙板的錯位定位,也可以解決紙盒與面紙的高精度定位工藝要求,有效提高客戶生產效率,優化并發揮機器的產能。其具有生產速度快、需要人工少、成品美觀精致、定位精度高等特點,可以普遍應用于制作精裝書封面、筆記本、文件夾、臺歷、掛歷、包裝禮盒(包括手機盒、禮品盒、 化妝品盒、鞋盒、 飾品盒等)等領域。
二、系統組成
產品名稱:機械手兩用定位機
型 號:CB540
1、主要配套件:

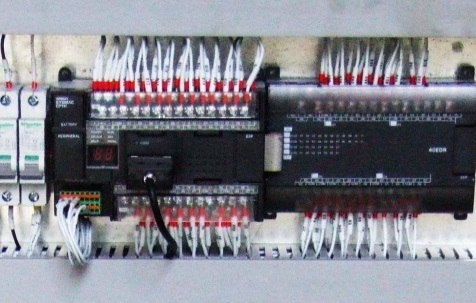

PLC系統:日本歐姆龍PLC系統
電器元件:法國施耐德SCHENIDER
氣動元件:日本SMC
超聲波雙張紙檢測:德國倍加福
輸送帶:瑞士哈伯斯特HABASIT
伺服電機:日本安川伺服電機YASKAWA
同步帶:德國馬牌CONTIECH
軸承:進口NSK軸承
真空泵:日本好利旺ORION
機械手:日本雅馬哈 YAMAHA
2、功能特點:
(1)面紙上膠部:
全氣動式飛達頭:結構簡單、操作方便、設計新穎,采用PLC控制,動作準確(在國內善屬第①次創造,是我公司的發明專利)。
面紙輸送采用超聲波雙張紙檢測裝置。
面紙糾偏裝置,保證面紙上膠后的不發生偏移。

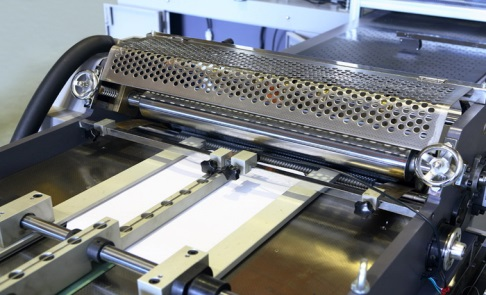

上膠輥全部采用精磨的不銹鋼鍍鉻輥筒,采用線接觸式刮刀更耐用。
膠桶有恒溫加熱、過濾、循環上膠,并帶有自動拌攪裝置;可快速轉換閥門,膠輥清洗只需3-5分鐘。
選配:膠水粘度計,可時時控制膠水粘度。
(2)紙板輸送部:
紙板輸送采用底部抽取結構,在機器不停機的情況下,可以隨時添加紙板。
紙板輸送缺張時,有自動檢測裝置(當同時送幾張紙板時,少一張或幾張紙板,機器就會停機報警)。
(3)定位貼合部:
面紙輸送采用伺服電機傳動、高精度光電定位。
輸送帶下面設有大功率吸風機,使面紙能平穩地吸附在輸送帶上。

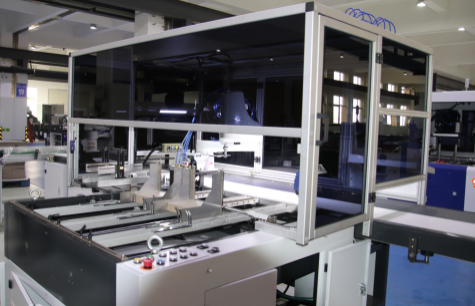

紙板/紙盒輸送采用雅馬哈機械手,雙攝像頭高清影像定位,精度達(0.15-0.5)mm。
紙盒/封面雙進料平臺,有效節省換版調試時間;
由PLC控制聯機動作。
輸送帶上方設有預壓輥筒,保持紙板與面紙在折邊前先貼合。(選配)
三、技術參數
型號 | CB540 | |
面紙尺寸(A×B) | MIN: 100×200mm MAX: 570×1030mm | |
面紙厚度 | 100~200g/m2 | |
紙板厚度(T) | 1~3mm | |
成品尺寸 | 封面(W×L) | Min: 100×200mm Max: 540×800mm |
紙盒(W×L×H) | Min: 50×100×10mm Max: 320×420×120mm | |
中心條z小尺寸 | 10mm | |
z多可做片數 | 6pieces | |
定位精度 | ±0.1mm | |
生產速度 | ≦35pcs/min | |
電機功率 | 8kw/380v 3phase | |
電熱功率 | 11kw | |
氣源要求 | 10L/min 0.6Mpa | |
機器重量 | 2200kg | |
機器尺寸 | L7350×W2200×H1550mm |
備注:
速度為每分鐘30個封面,可是封面的尺寸大小會影響到機器的速度
紙板的max堆放高度:220mm
面紙的max堆放高度:510mm
膠桶的容量:60L
