瀏覽器自帶分享功能也很好用哦~系統組成

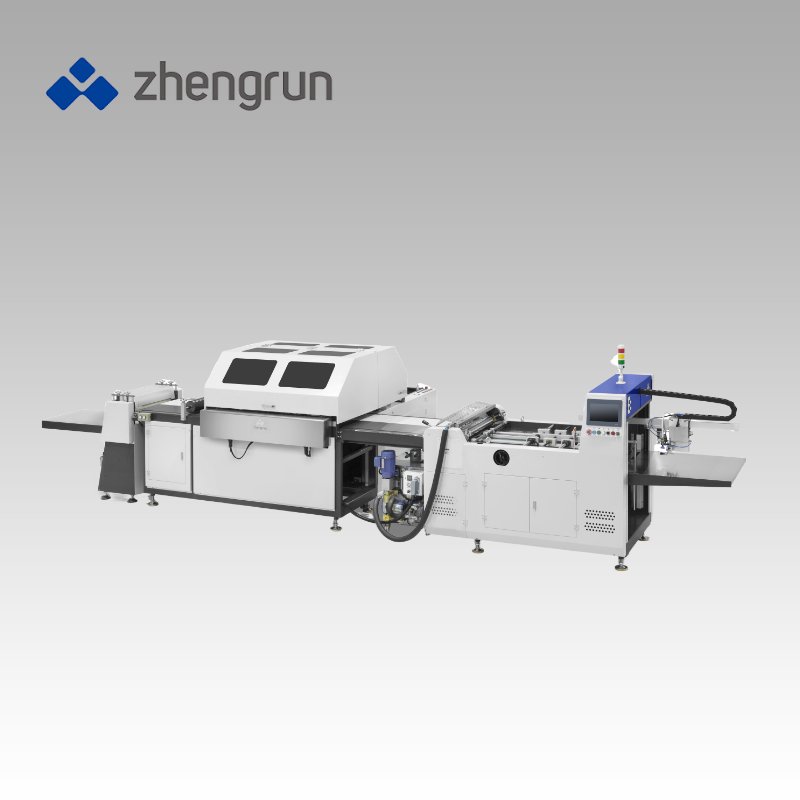

產品名稱：全自動裱內襯機
型號：CM540S
1、主要配套件：
PLC系統：日本歐姆龍OMRON PLC系統
傳動系統：中國臺灣銀泰
低壓電器元件：法國施耐德 SCHENIDER
變頻器：法國施耐德SCHNEIDER
氣動元件：日本SMC
光電色標元件：德國SICK
超聲波雙張紙檢測：德國倍加福PEPPERL+FUCHS
輸送帶：瑞士哈伯斯特 HABASIT
伺服電機：中國匯川 INOVANCE
同步帶：德國馬牌CONTIECH
減速電機：中國臺灣東歷
軸承：進口NSK軸承
上膠輥：采用不銹鋼鍍鉻(新工藝)
其他配件：好利旺真空泵 ORION
2、基本功能：
(1)面紙自動輸送上膠，
(2)紙板自動輸送定位貼合，
(3)自動壓平，
(4) 一體式安全罩殼按照歐洲CE標準設計，更安全、更人性化，
(5)友好的圖形人機操作界面，所有故障電腦上均有顯示 。
友好的人機操作界面
3、功能特點：
(1)面紙上膠部：

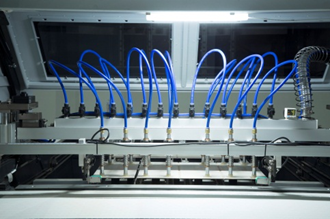

全氣動式飛達頭：采用PLC控制，結構簡單、操作方便、設計新穎（在國內善屬首創，是我公司的發明專利）。
面紙輸送采用超聲波雙張紙檢測裝置。
面紙糾偏裝置，保證面紙上膠后的不發生偏移。
上膠輥全部采用精磨的不銹鋼鍍鉻輥筒，采用線接觸式刮刀更耐用。
膠桶有恒溫加熱、過濾、循環上膠，并帶有自動拌攪裝置；可快速轉換閥門，膠輥清洗只需3-5分鐘。
選配：白膠斗，可白膠果凍膠雙用。
選配：膠水粘度計，可時時控制膠水粘度。
(2)紙板輸送部：
選配：下吸式送板飛達，在機器不停機的情況下，可以隨時添加紙板，防劃傷。
紙板輸送缺張時，有自動檢測裝置（當同時送幾張紙板時，少一張或幾張紙板，機器就會停機報警）
(3)定位貼合部：

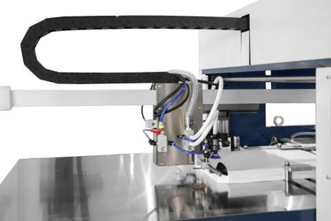

面紙輸送采用伺服電機傳動、高精度光電定位。
輸送帶下面設有大功率吸風機，使面紙能平穩地吸附在輸送帶上。
紙板輸送采用伺服電機傳送
由PLC控制聯機動作。
(4)壓平部：

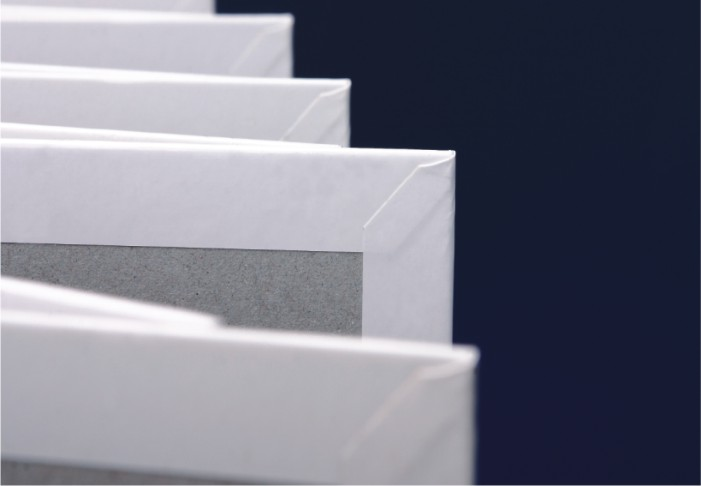

兩道壓輥可有效除去封面中的氣泡，成品平整美觀。
機器可調節腳杯：可調節高度±100mm（適用于地面不平微調），具備一定的承重功能，機臺與地面間不做連接。
三、技術參數
型號 | CM540S |
面紙尺寸(A×B) | MIN: 100×200mm MAX: 540×1000mm |
面紙厚度 | 100~200g/m2 |
紙板厚度(T) | 1~3mm |
成品尺寸(W×L) | MIN: 100×200mm MAX: 540×1000mm |
最多可做片數 | 6 piece |
定位精度 | ±0.30mm |
生產速度 | ≦35sheets/min |
電機功率 | 4kw/380v 3phase |
電熱功率 | 6kw |
氣源要求 | 10L/min 0.6Mpa |
機器重量 | 2200kg |
機器尺寸 | L6000×W2300×H1700mm |
備注：
封面的最大和最小尺寸，同時取決于面紙的最大和最小尺寸以及面紙的質量
速度為每分鐘30個封面，可是封面的尺寸大小會影響到機器的速度
紙板的最大堆放高度：220mm
面紙的最大堆放高度：800mm
膠桶的容量：60L
